Fixations sur Z
Cette fixation en Z s'adapte sur tous les types d'acrotères à relevé d'étanchéité non isolés.
Avantages & points forts
Effort à larrachement et temps de pose réduit, une seule fixation. Vis de fixation noyée dans le Z. Pas de pièce en plus pour linclinaison et la fixation de la couvertine. Pose sur support métallique acier par vis autoforeuses.
Caractéristiques techniques

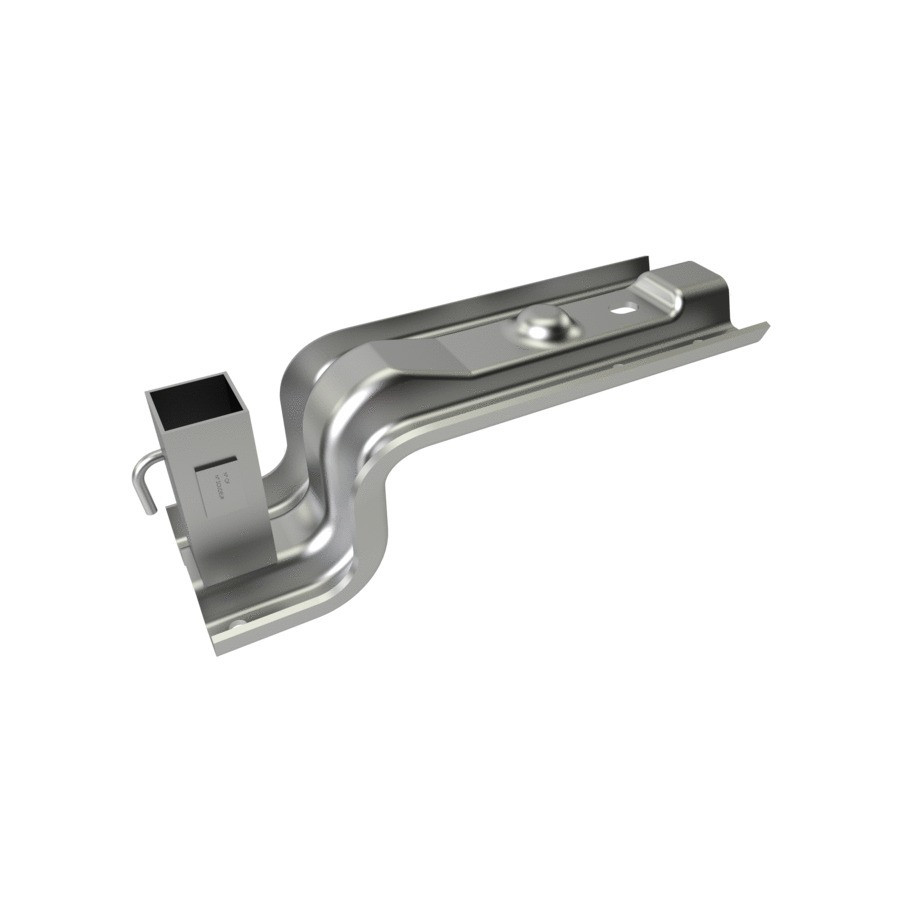

| Fixations sur Z - ZR 150, embouti avec crochet | |
|---|---|
| Référence : | MLFLR19/15 |
| Poids | 1,76 KG |
| Quantité : |
|
| Fixation sur Z - ZR 250, embouti avec crochet | |
|---|---|
| Référence : | MLFLR19/17 |
| Poids | 2,45 KG |
| Quantité : |
|

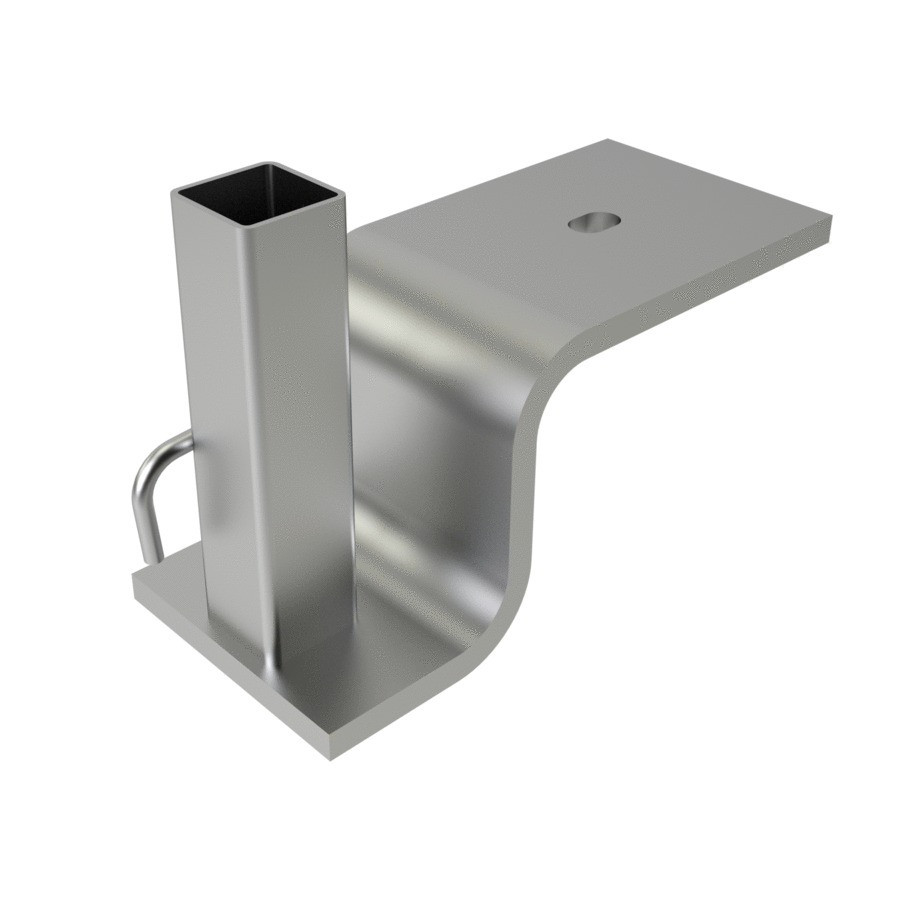

| Fixations sur Z plat 150 mm épaisseur 10 mm avec crochet | |
|---|---|
| Référence : | MLFLR19/19 |
| Poids | 2,56 KG |
| Quantité : |
|
Utilisation
Fixation sur Z renforcé pour garde-corps temporaire.
2 nervures profondes permettent de rigidifier le Z tout en réduisant le poids de la fixation (30% de poids en moins).
Fixation pour charpentes métalliques : 4 trous de fixation pour fixer le Z sur charpente métallique à l'aide de 4 vis autoperceuses Ø 6,3 mm.
Fixation pour acrotère béton : 1 seul trou de fixation pour fixer le Z sur acrotère béton à l'aide d'une cheville mécanique ou chimique M10 adaptée au support.
Descriptif technique
Existe en longueur de déport de 150 mm et 250 mm
En acier ép. 5 mm galvanisé après fabrication selon la norme EN-1461
Logement potelet 31x31 (pour potelet carré 28x28 mm)
Platine ZR 150 : encombrement de 245 x 124 x 115 mm / cotes de largeur min : 120 mm. Hf : 94 mm. Ep : 32 mm (acrotère non isolé)
Platine ZR 250 : encombrement : 357 x 124 x 115 mm / cotes de largeur min : 120 mm. Hf : 94 mm. Ep : 132 mm (acrotère isolé, épaisseur isolation 100 mm max)
Diamètre de fixation : 25 x 13 mm
